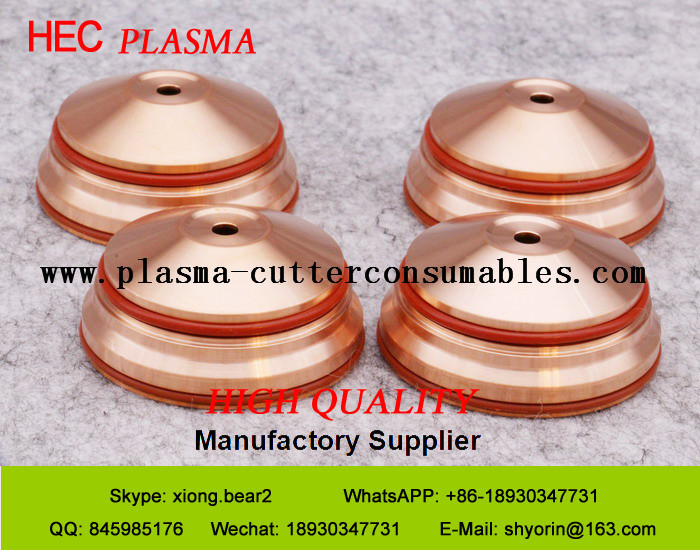

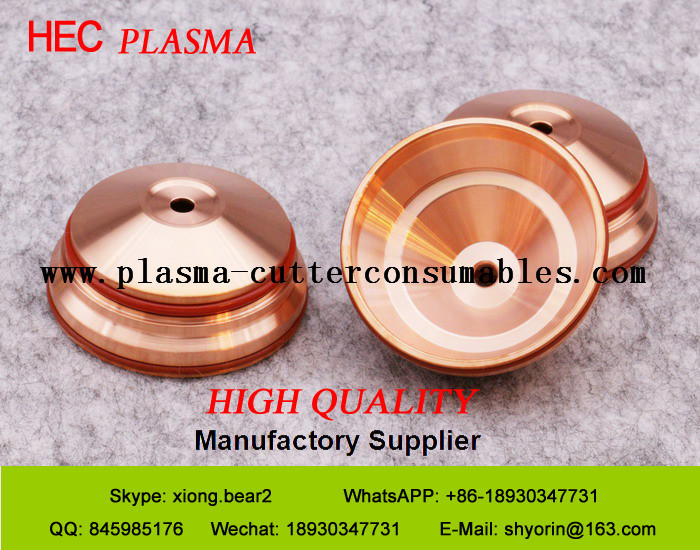

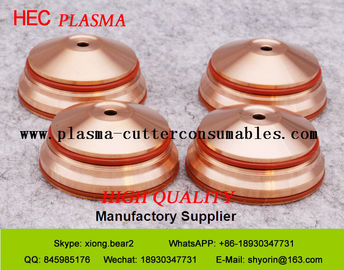

HPR260XD 200A शील्ड कैप 220761, प्लाज्मा कटिंग शील्ड कैप
शंघाई झोउबो वेल्डिंग एंड कटिंग टेक्नोलॉजी एक पेशेवर निर्माता प्लाज्मा उपभोग्य सामग्रियों इलेक्ट्रोड, नोजल, ढाल, घुमावदार अंगूठी, आंतरिक टोपी, प्रतिधारण टोपी, पानी ट्यूब, टॉर्च शरीर और इतने पर है।
कुछ पहलुओं में, इलेक्ट्रोड में प्लाज्मा काटने की प्रणाली के एक नोजल को संभोग करने के लिए आकार का एक सामने का हिस्सा शामिल हो सकता है,सामने का भाग जिसमें एक प्लाज्मा आर्क एमिटर शामिल है जिसमें एक पहला छोर है; और एक पीछे का भाग थर्मल रूप से एक दूसरे अंत के साथ जुड़ा हुआ है, पीछे का भाग स्लाइडिंग के लिए प्लाज्मा काटने की प्रणाली के एक पूरक घुमावदार अंगूठी के साथ संलग्न करने के लिए तैयार किया गया है और इसमें शामिल हैःएक अंगूठी जोड़तोड़ सुविधा घुमावदार अंगूठी के साथ इंटरफेस करने के लिए एक पहली अंगूठी चौड़ाई को परिभाषित करने के लिए इलेक्ट्रोड के पीछे के हिस्से के निकटतम छोर से रेडियल विस्तारित, the annular mating feature comprising a sealing member configured to form a dynamic seal with the swirl ring to inhibit a flow of a gas from a forward side of the annular mating feature to a rearward side of the annular mating feature.
| मशीन | HEC NO. | रेफ NO. | विवरण |
| H03192 | 220192 | इलेक्ट्रोड,30Amp |
| H03552 | 220552 | इलेक्ट्रोड, 50 एम्प | |
| H03187 | 220187 | इलेक्ट्रोड,80Amp | |
| H03181 | 220181 | इलेक्ट्रोड,130Amp | |
| H03352 | 220352 | इलेक्ट्रोड,200Amp | |
| H03435 | 220435 | इलेक्ट्रोड,260Amp | |
| H03649 | 220649 | इलेक्ट्रोड,130 एम्पल बेवल | |
| H03541 | 220541 | इलेक्ट्रोड,260Amp बेवल | |
| H03665 | 220665 | इलेक्ट्रोड,130Amp ((चांदी प्लस) | |
| H03666 | 220666 | इलेक्ट्रोड,200Amp ((चांदी प्लस) | |
| H03668 | 220668 | इलेक्ट्रोड,260Amp ((चांदी प्लस) | |
| H03629 | 220629 | इलेक्ट्रोड,400Amp | |
| H73180 | 220180 | घुमावदार अंगूठी,30Amp | |
| H73553 | 220553 | घुमावदार अंगूठी, 50 एम्प | |
| H73353 | 220353 | घुमावदार अंगूठी, 200 एम्प | |
| H73179 | 220179 | घुमावदार अंगूठी,80/130/260Amp ((बिवेल) | |
| H73436 | 220436 | घुमावदार अंगूठी,260/260Amp ((बिवेल) | |
| H73631 | 220631 | घुमावदार अंगूठी,400/400Amp ((बिवेल) | |
| H13193 | 220193 | नोजल, 30 एम्प | |
| H13554 | 220554 | नोजल, 50 एम्प | |
| H13188 | 220188 | नोजल, 80 एम्प | |
| H13182 | 220182 | नोजल,130Amp | |
| H13354 | 220354 | नोजल, 200 एम्प | |
| H13439 | 220439 | नोजल,260Amp | |
| H13646 | 220646 | नोजल, 130 एम्प (बिवेल) | |
| H13542 | 220542 | नोजल,260Amp ((बिवेल) | |
| H13632 | 220632 | नोजल, 400/400 एम्प ((बिवेल) | |
| H33754 | 220754 | 30/50Amp की सीमा | |
| H33176 | 220176 | 80/130Amp के लिए आरक्षित सीमा | |
| H33355 | 220355 | 200Amp की सीमा | |
| H33433 | 220433 | 260 एम्प की रोकथाम सीमा | |
| H33603 | 220603 | रोधक टोपी (बिवेल) 130/260Amp | |
| H33756 | 220756 | 80/130Amp के लिए आरक्षित सीमा | |
| H33757 | 220757 | 200Amp की सीमा | |
| H33760 | 220760 | 260 एम्प की रोकथाम सीमा | |
| H33635 | 220635 | 400/400Amp (बिवेल) के लिए आरक्षित सीमा | |
| H33740 | 220740 | रोधक टोपी (बिवेल) 130/260Amp | |
| H23194 | 220194 | ढाल,30Amp | |
| H23555 | 220555 | ढाल, 50 एम्प | |
| H23189 | 220189 | ढाल, 80 एम्प | |
| H23183 | 220183 | ढाल,130Amp | |
| H23356 | 220356 | ढाल, 200Amp | |
| H23440 | 220440 | ढाल,260Amp | |
| H23645 | 220645 | ढाल,130Amp ((बिवेल) | |
| H23545 | 220545 | ढाल,260Amp ((बिवेल) | |
| H23761 | 220761 | ढाल, 200Amp | |
| H23764 | 220764 | ढाल,260Amp | |
| H23636 | 220636 | ढाल,400/400Amp (बिवेल) | |
| H23742 | 220742 | ढाल,130Amp ((बिवेल) | |
| H23741 | 220741 | ढाल,260Amp ((बिवेल) | |
| H43173 | 220173 | 30/50/80/130Amp के लिए आरक्षित सीमा | |
| H43398 | 220398 | रिटेनिंग कैप 200/260/(बेवल) 130/260Amp | |
| H43747 | 220747 | 30/50/80/130Amp के लिए आरक्षित सीमा | |
| H43637 | 220637 | आरक्षित सीमा 200/260/400Amp ((बिवेल) | |
| H83818 | 128818 | एचपीआर मशाल संयोजन | |
| H83162 | 220162 | त्वरित डिस्कनेक्ट टॉर्च | |
| H83163 | 220163 | त्वरित डिस्कनेक्ट करने वाला कंटेनर | |
| H83706 | 220706 | त्वरित डिस्कनेक्ट टॉर्च | |
| H83705 | 220705 | त्वरित डिस्कनेक्ट करने वाला कंटेनर | |
| H93571 | 220571 | ओ-रिंग के साथ पानी की नली | |
| H93340 | 220340 | ओ-रिंग के साथ पानी ट्यूब ((30/50/80/130/200/260Amp) | |
| H93700 | 220700 | बेवल वाटर ट्यूब (हल्के स्टील-130A) |
तकनीकी सहायता:
प्लाज्मा पहनने वाले भागों के सेवा जीवन को लम्बा करने की विधि
सुरक्षात्मक ढक्कन पर छिड़काव प्रतिरोधी रासायनिक कोटिंग लगाएं
छिड़काव प्रतिरोधी रासायनिक कोटिंग सुरक्षा कवर में स्लैग जमा को कम करने में मदद करती है। लेकिन इसे काटने की मशाल पर सुरक्षा कवर से हटा दिया जाना चाहिए ताकि पेंट कोटिंग छिड़काव हो सके।
10 स्लैग पर सुरक्षात्मक ढक्कन हटा दें
बार-बार सुरक्षात्मक ढक्कन पर टर्च को स्लैग में साफ करें, अन्यथा यह स्लैग भारी विनाशकारी प्लाज्मा आर्क का कारण बनेगा।
परिधान भागों के प्रतिस्थापन के बाद उन्नत टॉर्च 11 में अवशिष्ट गैसों का निर्वहन
लंबे समय तक पहनने वाले भागों को बदलने या बंद करने के लिए, शेष गैस (2 ~ 3 मिनट उपयुक्त है) में फ्लैश को डिस्चार्ज करना चाहिए ताकि यह सुनिश्चित हो सके कि फ्लैश से भाप डिस्चार्ज हो।
12 मशाल रखने के लिए और साफ पहनने
काटने की मशाल में और किसी भी चोरी माल पहनने गंभीरता से प्लाज्मा प्रणाली के कार्य को प्रभावित करेगा. पहनने के भागों की प्रतिस्थापन, एक साफ flannelette में डाल करने के लिए,और हमेशा मशाल कनेक्टिंग धागे की जाँच करनी चाहिए, हाइड्रोजन पेरोक्साइड सफाई के साथ इलेक्ट्रोड संपर्क सतह और नोजल की सफाई।
1. साफ हवा या ऑक्सीजन नोजल ऑक्साइड
जब प्लाज्मा गैस के रूप में हवा या ऑक्सीजन का उपयोग किया जाता है, तो ऑक्साइड नोजल में जमा हो जाता है, जो काटने वाले वायु प्रवाह को प्रभावित कर सकता है और पहनने वाले भागों के जीवन को कम कर सकता है।नोजल के अंदर के कपड़े से साफ़ करना ऑक्साइड को खत्म कर सकता है.
2. नरम पानी के इंजेक्शन का उपयोग (तरल शीतलन प्रणाली के साथ प्लाज्मा टॉर्च)
कठोर पानी नोजल रिंग पर धातु की अशुद्धियों को जमा कर सकता है, जो काटने वाले वायु प्रवाह को प्रभावित करेगा, जिससे काटने की गुणवत्ता कम हो जाएगी और पहनने वाले भागों का सेवा जीवन छोटा हो जाएगा।
3. हर दिन हवा के प्रवाह और शीतलक की जाँच करें
शीतल द्रव की कमी के सबसे आम कारणों में से एक, जो नियमित रूप से जांच करने के लिए आवश्यक है की ओर जाता है की टर्च गैस प्रवाह और दबाव (हवा), शीतल द्रव के दबाव (तरल) की जांच करने के लिए,यदि यह पाया जाता है कि प्रवाह पर्याप्त नहीं है या रिसाव है, तुरंत रोकें और समस्या निवारण।
