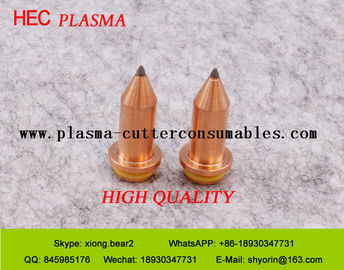

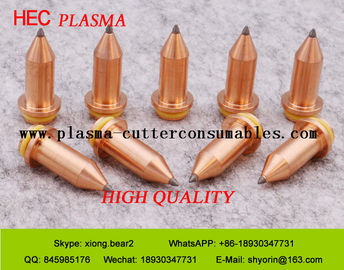

केजेलबर्ग उपभोग्य सामग्रियों के लिए केजेलबर्ग हाईफोकस प्लाज्मा कैथोड 11.842.411.510 एस042 इलेक्ट्रोड
शंघाई झोउबो वेल्डिंग एंड कटिंग टेक्नोलॉजी कंपनी प्लाज्मा कटर उपभोग्य सामग्रियों की एक पेशेवर निर्माता है, हमारी कंपनी शंघाई शहर, चीन में स्थित है, इसकी स्थापना 2007 में हुई थी, लेकिन हमारे पास इस क्षेत्र में 10 साल का विनिर्माण अनुभव था, नया कारखाना 10000 वर्ग मीटर से अधिक के क्षेत्र को कवर करता है। इसमें 50-100 कर्मचारी और 20 अनुसंधान इंजीनियर हैं।
इलेक्ट्रोड: M002, M012, M001, M011, S002Y, S012X, T012Y, S042, S052, G002Y, G032Y, G092Y, G015Y, G071, G052, G042 इत्यादि।
नोजल: M2006, M2007, M2008, M2009, M2010, M2112, R2007, R2008, R2009, R2010, R2011, R2012, S2006X, S2007X, S2008X, S2009X, S2010X, S2011X, S2012X, S2014X, S2016X, S2514X, S2516X, S2518X, S012X, S2112X, S2114X, S2116X, T2115, T2120, T2125, T2127, T2130, T2523, T2525, T2427, T2429, G2006Y, G2207Y, G2008Y, G2009Y, G2010Y, G2011Y, G2012Y, G2014Y, G2016Y, G2326Y, G2330Y, G2331Y, G2514Y, G2516Y, G2518Y, जी2725वाई, जी2727वाई, जी2729वाई।
भंवर गैस कैप: V4335, V4330, V4340, V4345, V4350, V4360, V4535, V4540, V4550, V4560, Z4015, Z4020, Z4022, Z4025, Z4030, Z4140, Z4530, Z4535, Z4545, Z4540, R4020, R4022, R4025, R4130, R4140, R4525, R4530, R4540, G4020, G4022, G4025, G4030, G4035, G4040, G4330, G4335, G4340, जी4345, जी4350, जी4355
नोजल कैप: M3004, M3008, M3028, S3004, S3008, S3018, S3028, T3000, T3030, T3045, T3145, T3060, T3160, T3208, T3209, T3219, T3228, R3004, आर3008, आर3018, आर3028, जी3004, जी3018, जी3028
सुरक्षा कैप: Z501, T502, T503, V502, T522, G3209, G3219, G3249
गैस गाइड: Z101, Z102, Z111, Z111A, G101, G102, G121, G125
जल ट्यूब: T901, V931, PB-S75, PB-S46/47, .11.842.601.152, G931
| मशीन | एचईसी नं. | थम नहीं. | प्रसंग संख्या। | विवरण |
| K631730 | वी4330 | 11.833.101.1550 | भंवर गैस कैप 3.0 |
| K631735 | वी4335 | 11.833.101.155 | भंवर गैस कैप 3.5 | |
| K631740 | वी4340 | 11.833.101.156 | भंवर गैस कैप 4.0 | |
| K631745 | वी4345 | 11.833.101.157 | भंवर गैस कैप 4.5 | |
| K631750 | वी4350 | 11.833.101.158 | भंवर गैस कैप 5.0 | |
| K631760 | वी4360 | 11.833.101.159 | भंवर गैस कैप 6.0 | |
| K631860 | वी4560 | 11.833.111.159 | भंवर गैस कैप 6.0 | |
| K42192 | टी502 | 11.841.721.081 | सुरक्षात्मक कैप परकट 370.2 | |
| K42202 | T522 | 11.836.921.271 | स्वर्ल गैस नोजल परकट 370.2® | |
| K42201 | T521 | 11.836.901.271 | भंवर गैस नोजल PB-S77®/PB-S80® | |
| K521230 | टी3030 | 11.836.901.163 | नोजल कैप (12x1,5 30°cw) | |
| K521245 | टी3045 | 11.836.901.164 | नोजल कैप (12x1,5 45°cw) | |
| K521345 | टी3145 | 11.836.901.1641 | नोजल कैप (12x1,5 45°ccw) | |
| K521260 | टी3060 | 11.836.901.165 | नोजल कैप (12x1,5 60°cw) | |
| K521360 | टी3160 | 11.836.901.1651 | नोजल कैप (12x1,5 60°ccw) | |
| K12715 | T2115Y | 11.846.921.415 | नोजल O2 120A | |
| K12720 | T2120Y | 11.846.921.420 | नोजल O2 200A | |
| K12725 | T2125Y | 11.846.921.425 | नोजल O2 250A | |
| K12727 | T2127Y | 11.846.921.427 | नोजल O2 300A | |
| K12730 | T2130Y | 11.846.921.430 | नोजल O2 360A | |
| k11025 | टी2525 | .11.836.911.625 | नोजल T2525 ArH2 280A 2.5 मिमी | |
| k11027 | टी2527 | .11.836.911.627. | नोजल T2527 ArH2 360A 2.7 मिमी | |
| k1927 | टी2427 | .11.846.911.627 | नोजल T2427 ArH2 360A 2,7 मिमी | |
| k1929 | टी2429 | .11.846.911.629 | नोजल T2429 ArH2 440A 2,9mm | |
| K7244 | टी104 | 11.836.921.1542 | भंवर अंगूठी (3x0,4 सीडब्ल्यू) | |
| K7241 | टी101 | 11.836.921.153 | भंवर अंगूठी (6x0,8 सीडब्ल्यू) | |
| K7251 | टी111 | 11.836.921.1531 | भंवर रिंग (6x0,8 ccw) | |
| K7242 | टी102 | 11.836.921.154 | भंवर अंगूठी (3x0,8cw) | |
| K7252 | टी112 | 11.836.921.1541 | भंवर अंगूठी (3x0,6 ccw) | |
| K0212 | T012Y | 11.844.921.300-एजी | सिल्वर इलेक्ट्रोड | |
| K0102 | S002Y | 11.843.021.320-एजी | कैथोड, एजी | |
| K0112 | S012X | 11.843.121.310-एजी | कैथोड, एजी | |
| K0122 | S042 | 11.842.411.510 | कैथोड, HiFinox® (i) | |
| K0132 | S052 | 11.842.511.510 | कैथोड, फाइनफोकस® (i) | |
| K0221 | टी051 | |||
| K92211 | टी901 | 11.844.901.152 | कूलिंग ट्यूब | |
| K93221 | वी951 | 11.828.911.230 | कूलिंग ट्यूब |
तकनीकी समर्थन:
प्लाज्मा काटनाएक ऐसी प्रक्रिया है जो गर्म प्लाज्मा के त्वरित जेट के माध्यम से विद्युत प्रवाहकीय सामग्रियों को काटती है। इस प्रक्रिया द्वारा काटी जाने वाली विशिष्ट सामग्रियों में स्टील, एल्यूमीनियम, पीतल और तांबा शामिल हैं, हालांकि अन्य प्रवाहकीय धातुओं को भी काटा जा सकता है। प्लाज़्मा कटिंग का उपयोग अक्सर निर्माण और वेल्डिंग की दुकानों, ऑटोमोटिव मरम्मत और बहाली, औद्योगिक निर्माण, बचाव और स्क्रैपिंग कार्यों में किया जाता है। उच्च गति, सटीक कटौती और संचालन की कम लागत के कारण, प्लाज्मा कटिंग का बड़े पैमाने पर औद्योगिक सीएनसी अनुप्रयोगों से लेकर छोटी शौकीन दुकानों तक व्यापक उपयोग देखा जाता है।
प्रक्रिया:
बुनियादी प्लाज्मा काटने की प्रक्रिया में काटे जाने वाले कार्य के टुकड़े के माध्यम से, प्लाज्मा कटर से ही आयनित गैस यानी प्लाज्मा का एक विद्युत चैनल बनाना शामिल है, इस प्रकार एक ग्राउंडिंग क्लैंप के माध्यम से प्लाज्मा कटर में वापस एक पूर्ण विद्युत सर्किट बनता है। यह एक संपीड़ित गैस (ऑक्सीजन, वायु, निष्क्रिय और काटे जाने वाली सामग्री के आधार पर अन्य) द्वारा पूरा किया जाता है जिसे एक केंद्रित नोजल के माध्यम से काम के टुकड़े की ओर उच्च गति से उड़ाया जाता है। फिर गैस के भीतर, गैस नोजल के निकट या एकीकृत इलेक्ट्रोड और स्वयं काम के टुकड़े के बीच एक विद्युत चाप बनता है। विद्युत चाप कुछ गैस को आयनित करता है, जिससे प्लाज्मा का विद्युत प्रवाहकीय चैनल बनता है। जैसे ही कटर टॉर्च से बिजली इस प्लाज्मा तक पहुंचती है, यह काम के टुकड़े के माध्यम से पिघलने के लिए पर्याप्त गर्मी प्रदान करती है। साथ ही, उच्च वेग वाले प्लाज्मा और संपीड़ित गैस का अधिकांश हिस्सा गर्म पिघली हुई धातु को उड़ा देता है, जिससे अलग हो जाता है यानी काम के टुकड़े से कट जाता है।
प्लाज्मा कटिंग पतली और मोटी सामग्री को समान रूप से काटने का एक प्रभावी साधन है। हाथ से पकड़ी जाने वाली मशालें आमतौर पर 38 मिमी मोटी स्टील प्लेट को काट सकती हैं, और मजबूत कंप्यूटर-नियंत्रित मशालें 150 मिमी मोटी स्टील को काट सकती हैं।[1] चूँकि प्लाज़्मा कटर काटने के लिए बहुत गर्म और बहुत स्थानीयकृत "शंकु" उत्पन्न करते हैं, वे शीट धातु को घुमावदार या कोणीय आकार में काटने के लिए बेहद उपयोगी होते हैं।
आदि:
आर्क वेल्डिंग के अनुसार आंखों की उचित सुरक्षा (लेकिन गैस वेल्डिंग चश्मे नहीं क्योंकि ये यूवी सुरक्षा नहीं देते हैं) और आर्क आई नामक आंखों की क्षति के साथ-साथ मलबे से होने वाली क्षति को रोकने के लिए चेहरे की ढाल की आवश्यकता होती है। रेटिना को "चमकने" या जलने से बचाने के लिए काटने के लिए हरे लेंस शेड #8 या #9 आदि चश्मे का उपयोग करने की सिफारिश की जाती है। ओएसएचए 300 से कम आर्क करंट के लिए शेड 8 की सिफारिश करता है, लेकिन नोट करता है कि "ये मान वहां लागू होते हैं जहां वास्तविक आर्क स्पष्ट रूप से देखा जाता है। अनुभव से पता चला है कि जब आर्क वर्कपीस द्वारा छिपा हुआ होता है तो हल्के फिल्टर का उपयोग किया जा सकता है।"
चिंगारी और मलबे से जलने से बचाने के लिए चमड़े के दस्ताने, एप्रन और जैकेट की भी सिफारिश की जाती है।
